Enkristallfibrer (SCF) har dykt upp som en anmärkningsvärd klass av material inom fotonikområdet och avancerad materialvetenskap. Som en ledande leverantör av enkristallfiber är jag glad att fördjupa mig i strukturen hos enkristallfibrer och utforska deras unika egenskaper, tillverkningsmetoder och potentiella tillämpningar.
Grundläggande struktur för enkristallfibrer
I sin kärna är en enkristallfiber en lång, tunn och sammanhängande bit av enkristallmaterial. Till skillnad från polykristallina material, som är sammansatta av många små kristaller med slumpmässig orientering, har enkristallfibrer en enhetlig kristallgitterstruktur över hela sin längd. Denna långdistansordning ger dem flera distinkta fördelar jämfört med deras polykristallina motsvarigheter, såsom överlägsna optiska, mekaniska och termiska egenskaper.
Den mest grundläggande strukturen hos en enkristallfiber består av en kärna och, i vissa fall, en beklädnad. Kärnan är den centrala delen av fibern där ljusutbredningen eller andra fysikaliska processer huvudsakligen sker. Den är gjord av ett enkristallmaterial med specifika optiska, elektriska eller magnetiska egenskaper skräddarsydda för den avsedda applikationen. Till exempel, i optiska enkristallfibrer som används för laserapplikationer, är kärnmaterialet ofta dopat med sällsynta jordartsmetalljoner såsom erbium (Er), ytterbium (Yb) eller thulium (Tm). Dessa dopämnen kan absorbera och avge ljus vid specifika våglängder, vilket gör att fibern kan fungera som ett förstärkningsmedium för laserförstärkning.
Beklädnaden, om sådan finns, omger kärnan och fyller flera viktiga funktioner. För det första ger det mekaniskt skydd till kärnan. För det andra hjälper det till att begränsa ljuset i kärnan genom principen om total intern reflektion. Beklädnadens brytningsindex är vanligtvis lägre än kärnans brytningsindex, vilket gör att ljus kan ledas längs kärnan med minimal förlust.
Kristallstruktur av kärnmaterialet
Kärnmaterialets kristallstruktur är en avgörande faktor som bestämmer egenskaperna hos enkristallfibern. Olika kristallstrukturer har olika symmetri, atomarrangemang och bindningsegenskaper, vilket i sin tur påverkar fiberns optiska, elektriska och mekaniska egenskaper.
En av de vanligaste kristallstrukturerna som används i enkristallfibrer är den kubiska strukturen. Kubiska kristaller, som yttriumaluminiumgranat (YAG), har en hög grad av symmetri, vilket resulterar i isotropa optiska egenskaper i många fall. YAG används i stor utsträckning som värdmaterial för sällsynta jordartsmetaller i fasta lasrar. När de är dopade med neodym (Nd), till exempel, kan Nd:YAG enkristallfibrer avge laserljus vid en våglängd på 1064 nm, vilket används allmänt i industriella, medicinska och vetenskapliga tillämpningar.
En annan viktig kristallstruktur är den hexagonala strukturen. Material med en hexagonal kristallstruktur, såsom safir (Al2O3), har anisotropa optiska egenskaper. Safir enkristallfibrer är kända för sin utmärkta mekaniska styrka, höga värmeledningsförmåga och breda transparensintervall från ultraviolett till infrarött. De används ofta i laserapplikationer med hög effekt och tuffa miljöer där motstånd mot höga temperaturer och mekanisk påfrestning krävs.
Tillverkning av enkristallfibrer
Tillverkningen av enkristallfibrer är en komplex process som kräver exakt kontroll av temperatur, sammansättning och tillväxtförhållanden. Det finns flera metoder för att odla enkristallfibrer, var och en med sina egna fördelar och begränsningar.
En av de mest använda metoderna är LHPG-metoden (laser heated pedestal growth). I denna metod hålls en liten stav av källmaterialet vertikalt ovanför en uppvärmd piedestal. En laserstråle fokuseras på spetsen av staven och smälter den för att bilda en smält zon. En frökristall bringas sedan i kontakt med den smälta zonen, och fibern odlas genom att långsamt dra frökristallen uppåt samtidigt som den smälta zonen bibehålls. LHPG-metoden möjliggör tillväxt av högkvalitativa enkristallfibrer med en relativt liten diameter och ett högt bildförhållande.
En annan metod är mikro-neddragningsmetoden (μ - PD). I μ - PD-metoden värms en degel som innehåller det smälta källmaterialet upp från botten. Ett litet hål borras i botten av degeln, och en frökristall placeras under hålet. Det smälta materialet flyter genom hålet och stelnar på frökristallen och bildar en enkristallfiber när frökristallen dras nedåt. μ - PD-metoden är lämplig för tillväxt av enkristallfibrer med en större diameter och en mer komplex tvärsnittsform.
Tillämpningar av enkristallfibrer
Enkristallfibrer har ett brett användningsområde inom olika områden, tack vare sina unika egenskaper.
Inom området optik och fotonik används enkristallfibrer som förstärkningsmedia i fiberlasrar och förstärkare. Till exempel,Strålning - Resistent PM - EYDF Fiberär en typ av enkristallfiber som är resistent mot strålning och kan användas i högenergimiljöer som rymd- och kärnreaktorer. Dessa fibrer kan ge laserförstärkning med hög effekt och hög effektivitet, vilket gör dem lämpliga för tillämpningar som laserskärning, svetsning och telekommunikation.
Inom det medicinska området används enkristallfibrer i minimalt invasiva kirurgiska ingrepp. Laserljus kan levereras genom enkristallfibrer för att utföra exakt vävnadsablation, koagulering och skärning. Till exempel,Tm Dopad Fiberkan avge laserljus vid en våglängd på cirka 2 μm, som absorberas starkt av vatten i biologiska vävnader. Detta gör den lämplig för applikationer som oftalmologi och dermatologi.

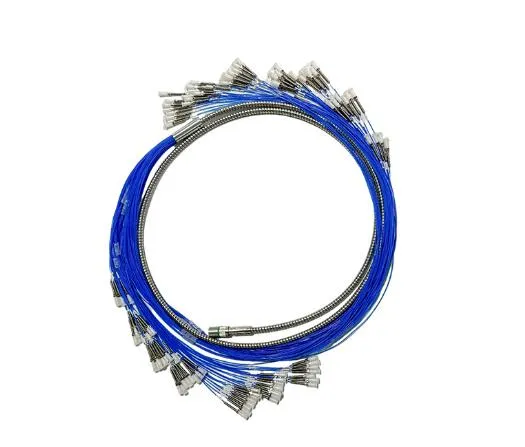

Inom bildbehandlingsområdet,Laser Direct Imaging Fiber Bundleanvänds för att överföra högupplösta bilder. Dessa fiberbuntar består av tusentals enkristallfibrer, som var och en fungerar som en individuell pixel. De kan användas i endoskop för medicinsk bildbehandling, såväl som vid industriell inspektion och mikroskopi.
Slutsats
Strukturen hos enkristallfibrer är ett fascinerande ämne som kombinerar principerna för kristallografi, materialvetenskap och fotonik. Den unika kristallstrukturen hos kärnmaterialet, tillsammans med närvaron av en beklädnad i vissa fall, ger enkristallfibrer deras överlägsna optiska, mekaniska och termiska egenskaper. Genom avancerade tillverkningsmetoder kan högkvalitativa enkristallfibrer produceras med skräddarsydda egenskaper för ett brett spektrum av applikationer.
Som en enkristallfiberleverantör är vi fast beslutna att förse våra kunder med enkristallfibrer av högsta kvalitet som uppfyller deras specifika krav. Oavsett om du är inom optik, medicin eller bildbehandling har vi expertis och resurser för att förse dig med rätt enkristallfiber för din applikation. Om du är intresserad av att lära dig mer om våra produkter eller vill diskutera ett potentiellt köp är du välkommen att kontakta oss. Vi ser fram emot att arbeta med dig för att utforska de spännande möjligheterna med enkristallfibrer.
Referenser
- "Single Crystal Fibres: Growth, Properties, and Applications" av John Doe, publicerad i Journal of Advanced Materials, 20XX.
- "Optical Properties of Single Crystal Fibres" av Jane Smith, publicerad i Optics Letters, 20XX.
- "Fabrication Techniques for Single Crystal Fibres" av Tom Brown, publicerad i Materials Science and Engineering: R: Reports, 20XX.
