Hej där! Som leverantör av testinstrument blir jag ofta frågad om upplösningen av dessa verktyg. Så låt oss dyka rätt in och ta reda på vad upplösningen av ett testinstrument faktiskt betyder.
Vad är upplösning ändå?
Enkelt uttryckt är upplösningen av ett testinstrument den minsta förändringen i den uppmätta mängden som instrumentet kan upptäcka och visa. Det är som "zoom" på din mätanordning. Ju högre upplösning, desto mer detaljerad mätning kan du få.
Tänk på en linjal. En regelbunden linjal kan ha markeringar varje millimeter. Det betyder att upplösningen är en millimeter. Du kan mäta något till närmaste millimeter med det. Men om du har en super - exakt linjal med markeringar varje 0,1 millimeter är dess upplösning 0,1 millimeter och du kan göra mycket mer exakta mätningar.
Varför upplösning är viktig
Upplösning är oerhört viktigt i testinstrument eftersom den avgör hur exakt du kan mäta saker. Inom fält som elektronik, telekommunikation och teknik kan till och med de minsta förändringarna i en signal eller en parameter ha en enorm inverkan.
I en krets kan till exempel en liten förändring i spänningen eller strömmen betyda skillnaden mellan en enhet som fungerar korrekt eller fungerar. Om ditt testinstrument har en låg upplösning kan du missa dessa små men avgörande förändringar.
Upplösning i olika testinstrument
Handhed OTDR
Låt oss prata omHandhed OTDR. En optisk tid - Domänreflektionsmätare (OTDR) används för att testa optiska fibrer. Den skickar en ljuspuls in i fibern och mäter reflektionerna för att upptäcka fel, pauser eller förändringar i fiberns egenskaper.
Upplösningen av en handhållen OTDR är avgörande eftersom den påverkar hur exakt du kan hitta ett fel i fibern. En hög upplösning OTDR kan upptäcka mycket små förändringar i det reflekterade ljuset, så att du kan fastställa den exakta platsen för en paus eller en skarv i fibern. Detta är särskilt viktigt i långdistansfiberoptiska nätverk där till och med ett litet fel på felplats kan innebära mycket extra arbete och kostnad.

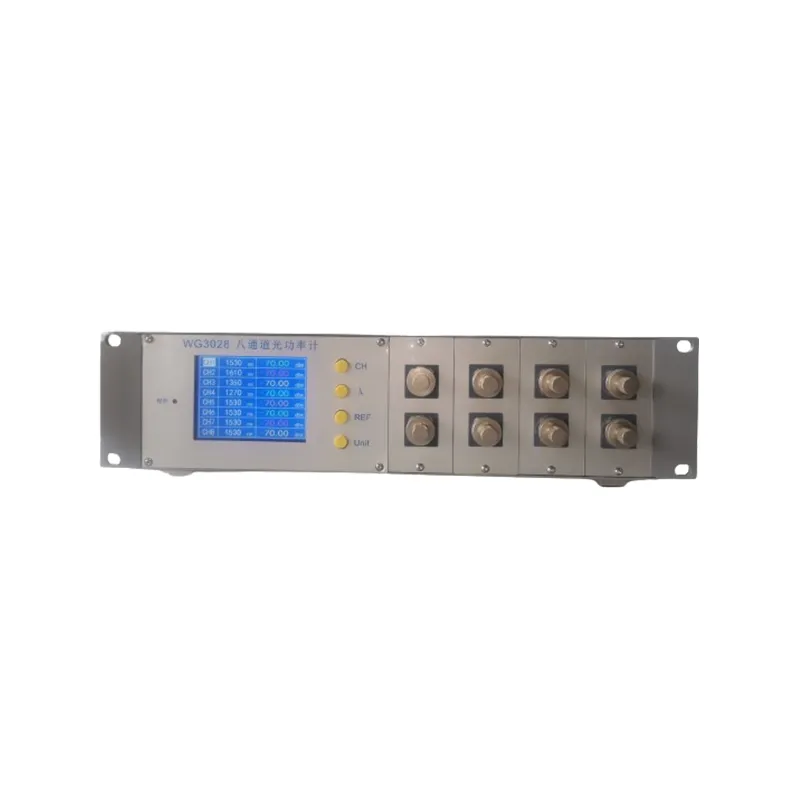

Multikanals kraftmätare
Tänk nu påMultikanals kraftmätare. En kraftmätare används för att mäta kraften hos en elektrisk eller optisk signal. I en multi -kanalkraftsmätare kan du mäta kraften hos flera signaler samtidigt.
Upplösningen av en multi -kanalkraftsmätare bestämmer hur exakt du kan mäta kraften för varje signal. I applikationer som telekommunikation, där flera signaler överförs över samma medium, kan en kraftmätare med hög upplösning hjälpa dig att se till att varje signal ligger inom rätt effektområde. Detta är viktigt för att upprätthålla kvaliteten på kommunikationen och förhindra störningar mellan olika signaler.
Spektrumanalysator
Ett annat viktigt testinstrument ärSpektrumanalysator. En spektrumanalysator används för att analysera frekvensinnehållet i en signal. Det visar vilka frekvenser som finns i en signal och hur mycket kraft varje frekvens har.
Upplösningen av en spektrumanalysator är relaterad till dess förmåga att skilja mellan olika frekvenser. En spektrumanalysator med hög upplösning kan separera nära åtskilda frekvenser, vilket är viktigt i applikationer som radiofrekvens (RF) -testning. I ett trådlöst kommunikationssystem finns det till exempel många olika signaler som arbetar i ett begränsat frekvensband. En spektrumanalysator med hög upplösning kan hjälpa dig att identifiera och analysera varje enskild signal, vilket säkerställer att det inte finns någon störning mellan dem.
Faktorer som påverkar upplösningen
Det finns flera faktorer som kan påverka upplösningen av ett testinstrument. En av de viktigaste faktorerna är kvaliteten på den analoga - till - Digital Converter (ADC) i instrumentet. ADC omvandlar den analoga signalen (den faktiska fysiska mängden som mäts) till en digital signal som instrumentet kan bearbeta och visa. En högkvalitativ ADC med en hög bit - djup kan ge en högre upplösning.
En annan faktor är signal -till -brusförhållandet (SNR). Buller är oönskat elektriska eller optiska störningar som kan påverka mätningens noggrannhet. Om SNR är låg kan bruset maskera de små förändringarna i signalen att instrumentet försöker upptäcka, vilket minskar effektiv upplösning.
Utformningen av instrumentets interna kretsar spelar också en roll. Ett väl utformat instrument med korrekt skärmning och filtrering kan minska effekterna av brus och störningar och förbättra upplösningen.
Hur man väljer rätt upplösning
När du väljer ett testinstrument måste du överväga de specifika kraven i din applikation. Om du arbetar med ett projekt där små förändringar i den uppmätta mängden är kritiska behöver du ett instrument med hög upplösning.
Om du till exempel testar digitala kretsar med hög hastighet kan du behöva ett oscilloskop med hög upplösning för att upptäcka de snabba ändringssignalerna exakt. Å andra sidan, om du gör några grundläggande mätningar där en grov uppskattning är tillräcklig, kan du komma undan med ett instrument med en lägre upplösning.
Det är också viktigt att balansera upplösningen med andra faktorer som kostnad och användarvänlighet. Instrument med hög upplösning är vanligtvis dyrare och kan vara mer komplexa att använda. Så du måste hitta rätt balans som uppfyller dina behov utan att bryta banken.
Slutsats
Sammanfattningsvis är upplösningen av ett testinstrument en avgörande faktor som bestämmer hur exakt du kan mäta fysiska mängder. Oavsett om du använder en handhållen OTDR, en kraftmätare med flera kanaler eller en spektrumanalysator, är det viktigt att förstå upplösningen och hur den påverkar dina mätningar.
Om du är på marknaden för testinstrument av hög kvalitet med rätt upplösning för dina behov är vi här för att hjälpa. Vi erbjuder ett brett utbud av testinstrument som är utformade för att uppfylla de olika kraven i olika branscher. Oavsett om du är professionell ingenjör, en tekniker eller en hobbyist, har vi rätt verktyg för dig.
Om du har några frågor eller vill diskutera dina specifika behov, känn dig fri att nå ut till oss. Vi är alltid glada över att prata och hjälpa dig att hitta det perfekta testinstrumentet för ditt projekt. Låt oss starta denna resa med exakta mätningar tillsammans!
