I det ständigt utvecklande området för optoelektronik spelar fotodetektorer en avgörande roll. De är elektroniska enheter som omvandlar ljus till en elektrisk signal, och deras prestanda är av stor betydelse i ett brett spektrum av tillämpningar, från optisk kommunikation, fjärranalys till biomedicinsk bildbehandling. En av nyckelprestandamåtten för en fotodetektor är dess externa kvanteffektivitet (EQE). Som en framstående fotodetektorleverantör är vi här för att fördjupa oss i vad EQE är, dess betydelse och hur det påverkar prestandan hos olika fotodetektorer vi erbjuder, som t.ex.InGaAs fotodetektormodul,Enkelfotondetektor, ochHöghastighetsfotodetektor.
Förstå extern kvanteffektivitet
Extern kvantverkningsgrad är ett mått på effektiviteten hos en fotodetektor vid omvandling av infallande fotoner till elektriska laddningsbärare (vanligtvis elektroner eller elektron-hål-par). Det definieras som förhållandet mellan antalet laddningsbärare som samlas vid fotodetektorns utgång och antalet infallande fotoner på detektorytan. Matematiskt kan det uttryckas som:
[EQE=\frac{\text{Antal insamlade laddningsbärare}}{\text{Antal incidentfotoner}}\ gånger100 %]
I enklare termer berättar EQE för oss hur många fotoner som träffar fotodetektorn som faktiskt omvandlas till en elektrisk signal. Till exempel, om en fotodetektor har en EQE på 50 %, betyder det att för varje 100 fotoner som träffar detektorn, omvandlas 50 av dem framgångsrikt till laddningsbärare.
Faktorer som påverkar extern kvanteffektivitet
Absorptionseffektivitet
Det första steget i processen för omvandling av foton till elektron är absorptionen av fotoner i fotodetektorns halvledarmaterial. Fotoner behöver ha tillräcklig energi (dvs. en kort - tillräckligt våglängd) för att absorberas och skapa elektron-hålpar. Absorptionskoefficienten för halvledarmaterialet är en kritisk faktor. Högkvalitativa halvledarmaterial som används i våraInGaAs fotodetektormodulär noggrant utvalda för att ha höga absorptionskoefficienter i det önskade våglängdsområdet, vilket förbättrar absorptionseffektiviteten och i slutändan EQE.
Reflektion och överföringsförluster
När ljus träffar ytan på en fotodetektor kan en viss del av det reflekteras tillbaka till den omgivande miljön, och en annan del kan passera genom detektorn utan att absorberas. Antireflektionsbeläggningar appliceras ofta på fotodetektorns yta för att minimera reflektionsförluster. Dessa beläggningar är designade för att ha specifika brytningsindex som tar bort de reflekterade ljusvågorna, vilket gör att fler fotoner kan komma in i detektorn och absorberas.
Transportörens insamlingseffektivitet
När elektron-hål-par har skapats genom fotonabsorption, måste de effektivt samlas in vid fotodetektorns elektroder för att generera en elektrisk ström. Faktorer som den interna elektriska fältfördelningen, bärarmobilitet och närvaron av rekombinationscentra i halvledarmaterialet kan påverka bäraruppsamlingseffektiviteten. I vårHöghastighetsfotodetektor, avancerade enhetsdesigner används för att optimera bäraruppsamlingsprocessen, vilket säkerställer en hög EQE även vid höghastighetsdrift.
Vikten av extern kvanteffektivitet
Känslighet
En hög EQE översätts direkt till en känsligare fotodetektor. I applikationer där det infallande ljuset är mycket svagt, till exempel vid singelfotondetektion, kan en fotodetektor med hög EQE detektera och omvandla dessa svaga ljussignaler till mätbara elektriska signaler. VårEnkelfotondetektorär konstruerad för att ha extremt hög EQE på singelfotonnivå, vilket gör att den kan detektera individuella fotoner med hög sannolikhet.
Signal - till - brusförhållande
EQE har också en betydande inverkan på signal-till-brusförhållandet (SNR) för fotodetektorn. En högre EQE innebär att fler av de infallande fotonerna omvandlas till användbara elektriska signaler, samtidigt som brusnivån förblir relativt konstant. Detta resulterar i ett högre SNR, vilket är avgörande för korrekt signaldetektering och bearbetning i applikationer som optiska kommunikationssystem.
Energieffektivitet
I moderna optoelektroniska system är energieffektivitet ett stort problem. En fotodetektor med hög EQE kräver mindre effekt för infallande ljus för att generera en given elektrisk utsignal. Detta minskar inte bara strömförbrukningen för det övergripande systemet utan möjliggör också användning av mindre kraftfulla ljuskällor, vilket kan leda till kostnadsbesparingar och längre livslängd för enheten.
EQE i olika fotodetektortyper
InGaAs fotodetektormodul
DeInGaAs fotodetektormodulanvänds ofta inom telekommunikationsindustrin på grund av dess höga känslighet i det nära infraröda (NIR) våglängdsområdet (vanligtvis runt 1 - 1,7 μm). I detta våglängdsområde har InGaAs en relativt hög absorptionskoefficient, vilket bidrar till en hög EQE. Våra InGaAs fotodetektormoduler är noggrant tillverkade för att minimera reflektionsförluster och optimera bäraruppsamling, vilket resulterar i EQE-värden som kan nå upp till 80 % eller till och med högre i vissa fall.

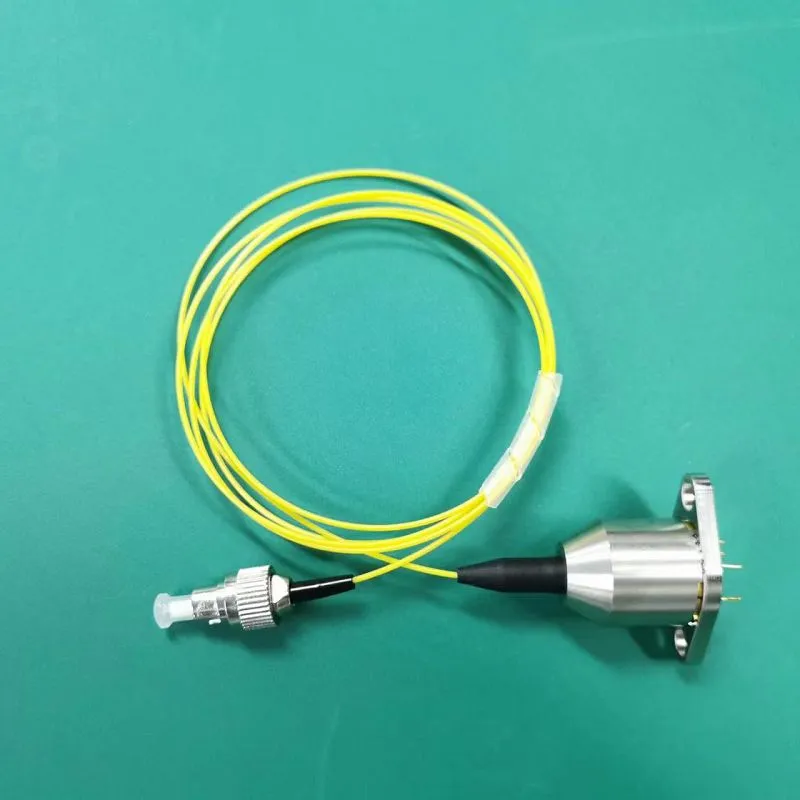

Enkelfotondetektor
DeEnkelfotondetektorfungerar i en regim där den upptäcker enskilda fotoner. Att uppnå en hög EQE i singelfotondetektorer är extremt utmanande, eftersom det inte bara kräver effektiv fotonabsorption utan även pålitliga enfotonräkningstekniker. Våra singelfotondetektorer är baserade på avancerad halvledarteknologi, såsom lavinfotodioder och supraledande nanotrådsdetektorer för singelfoton, som kan uppnå höga EQE-värden vid specifika våglängder, vilket gör dem lämpliga för applikationer som kvantkommunikation och kvantberäkning.
Höghastighetsfotodetektor
DeHöghastighetsfotodetektorär designad för applikationer med hög bandbredd, såsom höghastighets optiska kommunikationslänkar. Att upprätthålla en hög EQE vid höga frekvenser är svårt på grund av de korta transittiderna för bärare och den ökade sannolikheten för rekombination. Våra höghastighetsfotodetektorer använder avancerade enhetsstrukturer och material för att säkerställa att EQE förblir hög även vid frekvenser upp till 65 GHz, vilket möjliggör tillförlitlig och höghastighets dataöverföring.
Mätning av extern kvanteffektivitet
Mätningen av EQE involverar vanligtvis att belysa fotodetektorn med en känd mängd monokromatiskt ljus och mäta den resulterande fotoströmmen. Genom att noggrant kontrollera det infallande fotonflödet och mätförhållandena kan EQE bestämmas exakt. Standardmätuppsättningar består vanligtvis av en ljuskälla, en monokromator för att välja önskad våglängd, en optisk effektmätare för att mäta den infallande ljuseffekten och en strömmätare för att mäta fotoströmmen.
Konsekvenser för användare och applikationer
För användare i olika branscher är det viktigt att förstå EQE för en fotodetektor för att välja rätt enhet för deras specifika applikationer. I optiska kommunikationssystem kan en fotodetektor med hög EQE förbättra signalkvaliteten och överföringsavståndet. Inom vetenskaplig forskning, till exempel inom astronomi eller kvantfysik, kan fotodetektorer med hög EQE möjliggöra känsligare och mer exakta mätningar.
Slutsats
Extern kvanteffektivitet är en grundläggande och kritisk parameter för att utvärdera prestanda hos fotodetektorer. Som en ledande leverantör av fotodetektorer är vi engagerade i att utveckla och tillhandahålla fotodetektorer med hög EQE, som vårInGaAs fotodetektormodul,Enkelfotondetektor, ochHöghastighetsfotodetektor. Våra toppmoderna tillverkningsprocesser och kontinuerliga forsknings- och utvecklingsinsatser säkerställer att våra fotodetektorer uppfyller de stränga kraven för olika applikationer.
Om du är intresserad av våra fotodetektorer och vill diskutera dina specifika krav eller delta i en upphandlingsförhandling är du välkommen att kontakta oss. Vi ser fram emot att samarbeta med dig för att hitta de bästa fotodetektorlösningarna för dina behov.
Referenser
- Cunningham, JE (2011). InGaAs fotodetektorer för höghastighets optisk kommunikation. Proceedings of the IEEE, 99(3), 445 - 457.
- Gisin, N., Ribordy, G., Tittel, W., & Zbinden, H. (2002). Kvantkryptografi. Reviews of Modern Physics, 74(1), 145.
- Soref, RA (1995). Höghastighetsfotodetektorer. IEEE Journal of Selected Topics in Quantum Electronics, 1(1), 185 - 197.
