Hur testar man fasnoggrannheten hos en högeffektkombinator?

Som leverantör av High Power Combiners är det ytterst viktigt att säkerställa fasnoggrannheten hos våra produkter. Fasnoggrannhet påverkar direkt prestandan och tillförlitligheten hos optiska system med hög effekt där dessa kombinerare används. I den här bloggen kommer jag att dela med mig av några effektiva metoder för att testa fasnoggrannheten hos en högeffektkombinerare.

1. Förstå vikten av fasnoggrannhet i högeffektkombinatorer

Högeffektskombinatorer är avgörande komponenter i många optiska system, såsom fiberlasrar och optiska kommunikationsnätverk med hög effekt. Fasen för de optiska signalerna som kombineras i dessa enheter måste kontrolleras exakt. Alla fasfel kan leda till effektbortfall, minskad strålkvalitet och till och med skada på systemkomponenterna. Till exempel, i ett fiberlasersystem, används en högeffektkombinerare för att kombinera flera laserstrålar. Om fasskillnaden mellan ingångsstrålarna inte upprätthålls korrekt, kan den utgående strålen ha en förvrängd intensitetsfördelning, vilket kan påverka laserns skär- eller svetsprestanda.

2. Grundläggande principer för fasmätning

Innan du dyker in i testmetoderna är det viktigt att förstå de grundläggande principerna för fasmätning. Fasen för en optisk signal är relaterad till vågfrontens position vid en given tidpunkt. I ett optiskt system kan fasskillnaden mellan två signaler mätas genom att jämföra deras relativa positioner för vågfronterna.

Ett vanligt sätt att representera fasen för en optisk signal är att använda den komplexa talnotationen. Ett optiskt fält kan skrivas som (E = A\exp(i(\omega t+\phi))), där (A) är amplituden, (\omega) är vinkelfrekvensen, (t) är tid och (\phi) är fasen. När två optiska signaler kombineras är det resulterande fältet summan av de individuella fälten, och fasförhållandet mellan dem påverkar den kombinerade signalens amplitud.

3. Testmetoder

3.1 Interferometri

Interferometri är en av de mest exakta metoderna för att mäta fasskillnaden mellan två optiska signaler. I samband med att testa en högeffektkombinerare kan vi använda en Mach - Zehnder interferometer eller en Michelson interferometer.

• Mach - Zehnder Interferometer: I en Mach - Zehnder-interferometer delas den optiska insignalen i två vägar. En väg innehåller signalen från en ingångsport på högeffektkombineraren och den andra vägen innehåller signalen från en annan inport. De två signalerna rekombineras sedan vid utgången av interferometern. Det resulterande interferensmönstret är mycket känsligt för fasskillnaden mellan de två signalerna. Genom att analysera intensiteten av interferensmönstret kan vi beräkna fasskillnaden.

Intensiteten hos interferensmönstret (I) ges av (I = I_1+I_2 + 2\sqrt{I_1I_2}\cos\Delta\phi), där (I_1) och (I_2) är intensiteterna för de två signalerna, och (\Delta\phi) är fasskillnaden mellan dem. Genom att mäta intensiteten vid olika punkter i interferensmönstret kan vi lösa för (\Delta\phi).

• Michelson interferometer: En Michelson-interferometer fungerar på liknande sätt. Insignalen delas upp i två vinkelräta banor och kombineras sedan på nytt. Fasskillnaden mellan de två signalerna från högeffektkombineraren kan bestämmas genom att observera interferenskanterna.

3.2 Fas - Känslig detektion

Faskänslig detektering är en annan metod för att mäta fasnoggrannheten hos en högeffektkombinerare. Denna metod innebär att man använder en referenssignal med en känd fas och jämför den med signalerna från kombineraren.

En lock-in-förstärkare används ofta vid faskänslig detektering. Lock-in-förstärkaren kan extrahera den komponent av signalen som är i fas med referenssignalen. Genom att justera referenssignalens fas och mäta utsignalen från inlåsningsförstärkaren kan vi bestämma fasskillnaden mellan referenssignalen och signalerna från kombineraren.

3.3 Optical Frequency Domain Reflectometry (OFDR)

OFDR är en kraftfull teknik för att mäta fasfördelningen längs en optisk fiber. I fallet med en högeffektkombinerare kan OFDR användas för att mäta fasskillnaden mellan olika in- och utgångsportar.

OFDR fungerar genom att skicka en optisk signal med svepande frekvens in i fibern. Det bakåtreflekterade ljuset från olika punkter längs fibern detekteras och fasinformationen extraheras från frekvensdomändata. Genom att analysera fasinformationen vid ingångs- och utgångsportarna på combinern kan vi bestämma fasnoggrannheten för combinern.

4. Överväganden vid testning

När man testar fasnoggrannheten hos en högeffektkombinerare finns det flera faktorer som måste beaktas.

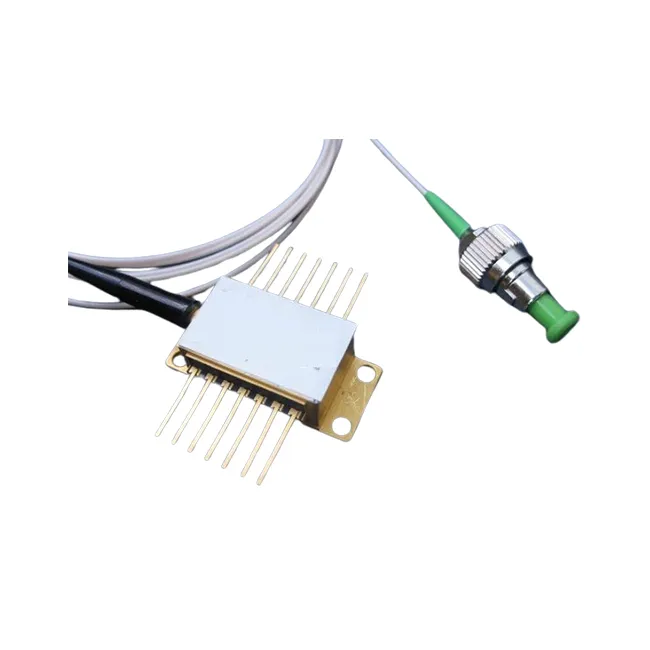

• Krafthantering: Högeffektkombinatorer är designade för att hantera optiska signaler med hög effekt. Under testprocessen behöver testutrustningen kunna hantera samma effektnivå utan att införa ytterligare fasfel. Specialiserade högeffekts optiska komponenter, som t.exDFB Butterfly Laser DiodeochUltra smal linjebredd laser, kan krävas för att generera högeffektstestsignalerna.

• Miljöfaktorer: Temperatur, luftfuktighet och mekaniska vibrationer kan alla påverka fasen för de optiska signalerna. Därför bör testmiljön kontrolleras noggrant för att minimera dessa effekter. Testuppsättningen kan till exempel placeras i en temperaturkontrollerad kammare för att minska de temperaturinducerade fasförändringarna.

• Kalibrering: Testutrustningen måste kalibreras regelbundet för att säkerställa korrekta fasmätningar. Kalibreringsstandarder, såsom kända fas-differensprover, kan användas för att verifiera testutrustningens noggrannhet.

5. Slutsats

Att testa fasnoggrannheten hos en högeffektkombinerare är en komplex men viktig uppgift. Genom att använda metoder som interferometri, faskänslig detektering och OFDR, och med hänsyn till faktorer som effekthantering, miljöförhållanden och kalibrering, kan vi säkerställa att våra högeffektkombinatorer uppfyller de erforderliga standarderna för fasnoggrannhet.

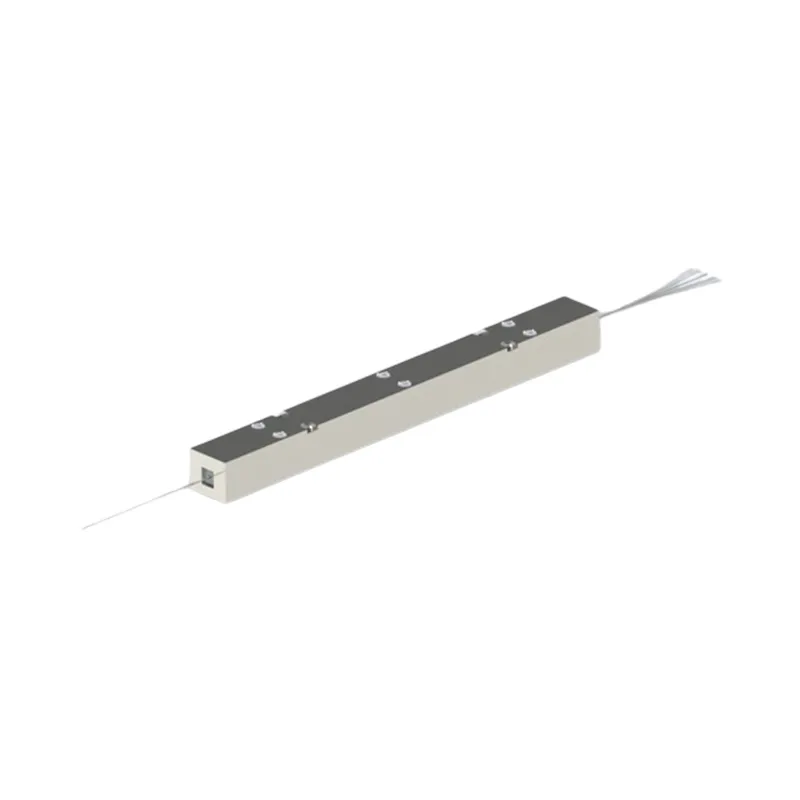

Som leverantör avHigh Power Combiner, vi är fast beslutna att tillhandahålla högkvalitativa produkter med utmärkt fasnoggrannhet. Om du är intresserad av våra högeffektkombinatorer eller har några frågor om fasnoggrannhetstestning är du välkommen att kontakta oss för upphandling och vidare diskussioner.

Referenser

• Saleh, BEA och Teich, MC (2007). Grunderna i fotonik. Wiley.
• Agrawal, GP (2010). Icke-linjär fiberoptik. Akademisk press.
