Inom området för elektronisk testning och mätning har källmätare dykt upp som oumbärliga verktyg. De är designade för att noggrant mäta och hämta både ström och spänning, vilket gör dem idealiska för ett brett spektrum av applikationer, från testning av halvledarenheter till batteriforskning. En fråga som ofta dyker upp bland våra kunder är om en källmätare har stöd för fjärrkontroll. I det här blogginlägget kommer jag att fördjupa mig i detta ämne och dela med mig av insikter som leverantör av högkvalitativa källmätare.
Behovet av fjärrkontroll i källmätare
I moderna testmiljöer är effektivitet och flexibilitet av yttersta vikt. Många testscenarier involverar komplexa inställningar, där källmätaren kan placeras i en kontrollerad miljö som en testkammare eller ett avskärmat rum. Att manuellt använda källmätaren i sådana situationer kan vara obekvämt, tidskrävande och kan till och med leda till mänskliga fel.
Fjärrkontroll av en källmätare erbjuder flera fördelar. För det första tillåter det automatiserade testsekvenser. Ingenjörer kan skriva skript för att styra källmätaren och ställa in parametrar som spänning, ström och mätintervall. Denna automatisering minskar den tid som krävs för testning och säkerställer konsekventa och repeterbara resultat. Till exempel, i en produktionslinje som testar halvledarenheter, kan fjärrstyrda källmätare snabbt testa flera enheter under en kort period, vilket förbättrar genomströmningen.
För det andra möjliggör fjärrkontroll övervakning och datainsamling i realtid. Ingenjörer kan komma åt mätdata från källmätaren från en avlägsen plats, så att de kan analysera resultaten omedelbart. Detta är särskilt användbart inom forskning och utveckling, där snabbt beslutsfattande baserat på testdata är avgörande.
Hur källmätare stöder fjärrkontroll
De flesta moderna källmätare är utrustade med olika gränssnitt som stöder fjärrkontroll. De två vanligaste gränssnitten är GPIB (General - Purpose Interface Bus) och Ethernet-gränssnittet.
GPIB-gränssnitt
GPIB-gränssnittet har varit en standard inom test- och mätbranschen i många år. Det är ett parallellt gränssnitt som gör att flera instrument kan anslutas till en enda styrenhet. GPIB erbjuder höghastighetsdataöverföring och stöds väl av de flesta testprogram.
För att styra en källmätare via GPIB behöver du en GPIB-kontroller, som kan vara en fristående enhet eller integrerad i en dator. När källmätaren är ansluten till GPIB-kontrollern kan du använda programmeringsspråk som Python eller MATLAB för att skicka kommandon till källmätaren. Till exempel kan du använda Pythons PyVISA-bibliotek för att kommunicera med källmätaren över GPIB. Följande är ett enkelt Python-kodavsnitt för att ställa in utspänningen för en källmätare:
importera pyvisa # Anslut till källmätaren via GPIB rm = pyvisa.ResourceManager() source_meter = rm.open_resource('GPIB0::12::INSTR') # Ställ in utspänningen till 5V source_meter.write('VOLT 5')Ethernet-gränssnitt
Ethernet-gränssnittet har blivit allt mer populärt de senaste åren på grund av dess utbredda tillgänglighet och användarvänlighet. Källmätare med Ethernet-gränssnitt kan anslutas till ett lokalt nätverk, vilket gör att de kan nås från vilken dator som helst i samma nätverk.
Ethernet-baserad fjärrkontroll använder standardnätverksprotokoll som TCP/IP. De flesta källmätare stöder SCPI-protokollet (Standard Commands for Programmable Instruments) över Ethernet, vilket ger ett standardiserat sätt att kommunicera med instrumentet. I likhet med GPIB kan du använda programmeringsspråk för att skicka SCPI-kommandon till källmätaren.
Till exempel med Pythonsuttagbiblioteket, kan du upprätta en TCP-anslutning till källmätaren och skicka kommandon. Här är ett grundläggande exempel:
import socket # Skapa en TCP socket sock = socket.socket(socket.AF_INET, socket.SOCK_STREAM) # Anslut till källmätaren sock.connect(('192.168.1.100', 5025)) # Skicka ett kommando för att ställa in utgångsströmmen till #1A sock'.RR'. Ta emot svarssvaret = sock.recv(1024) print(response) # Stäng socket sock.close()Andra fjärrkontrollalternativ
Förutom GPIB och Ethernet stöder vissa källmätare även USB och seriella gränssnitt för fjärrkontroll. USB-gränssnitt är lätta att använda och erbjuder relativt snabb dataöverföring. Seriella gränssnitt, som RS - 232, används fortfarande i vissa äldre system och kan vara ett kostnadseffektivt alternativ för enkla fjärrstyrningsapplikationer.
Kompatibilitet med testprogramvara
För att fullt ut kunna utnyttja fjärrkontrollfunktionerna hos källmätare är det viktigt att använda kompatibel testprogramvara. Det finns många kommersiella och öppen källkodstestprogramvarupaket tillgängliga som stöder källmätare.
National Instruments LabVIEW är till exempel en populär grafisk programmeringsmiljö som har omfattande stöd för källmätare. LabVIEW tillhandahåller ett användarvänligt gränssnitt för att skapa testsekvenser och visualisera mätdata. Den har också inbyggda drivrutiner för många källmätarmodeller, vilket gör det enkelt att integrera källmätaren i din testinställning.
Programvara med öppen källkod som TestStand kan också användas för att styra källmätare. TestStand är ett ramverk för testhantering som låter dig skapa komplexa testsekvenser och hantera testdata. Den stöder olika programmeringsspråk och kan enkelt integreras med andra testinstrument.
Relaterade testinstrument
Förutom källmätare erbjuder vi även en rad andra högkvalitativa testinstrument. Om du är intresserad av optisk fibertestning, vårMini OTDRär en kompakt och bärbar enhet som noggrant kan mäta längden, dämpningen och andra parametrar för optiska fibrer.

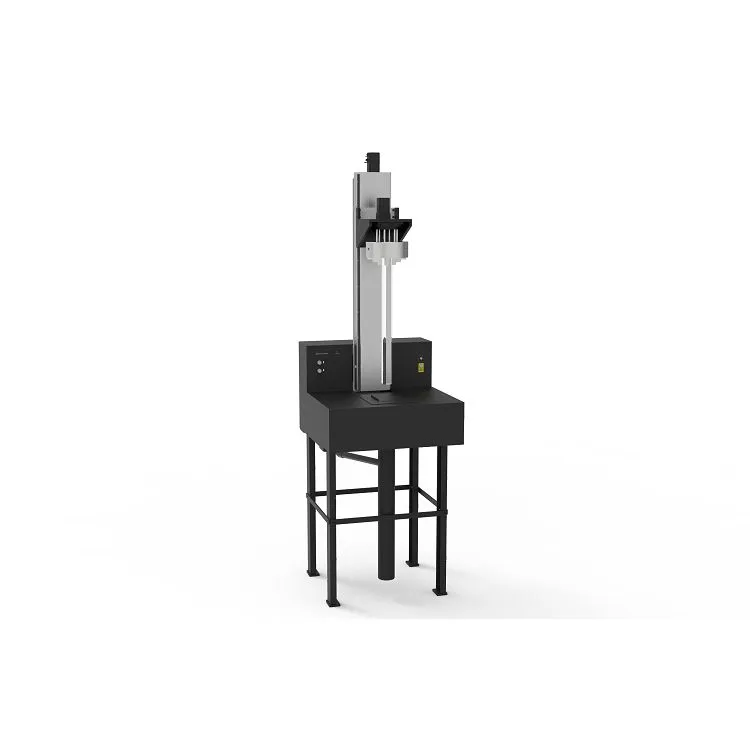

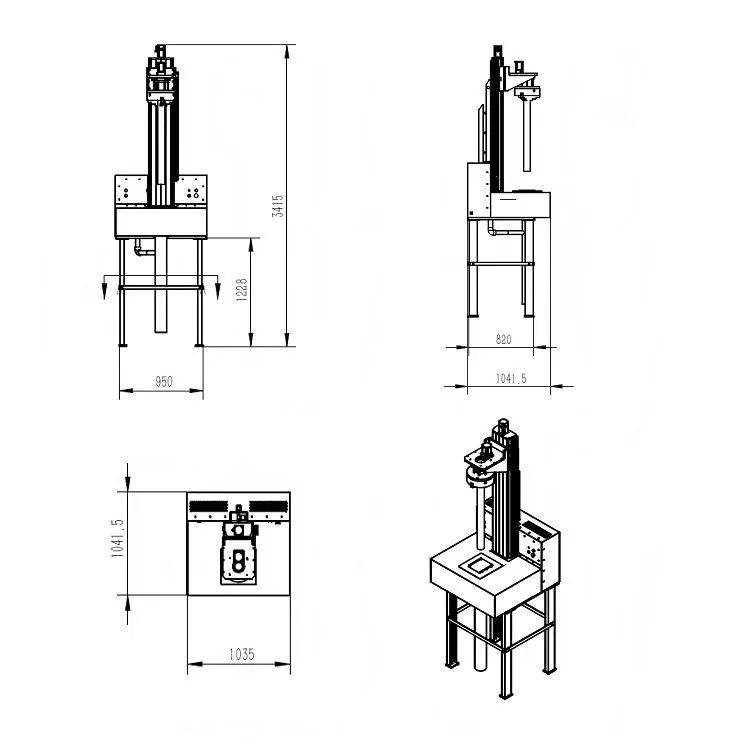

För dem som är involverade i tillverkning av fiberförformar, vårFiber Preform Refractive Index Profilerger exakta mätningar av brytningsindexprofilen för fiberförformar, vilket är avgörande för att säkerställa kvaliteten på optiska fibrer.
Om du behöver analysera de spektrala egenskaperna hos signaler, vårSpektrumanalysatorär ett kraftfullt verktyg som kan visa en signals frekvensspektrum och mäta dess effekt, bandbredd och andra parametrar.
Slutsats
Sammanfattningsvis stöder moderna källmätare fjärrkontroll genom olika gränssnitt som GPIB, Ethernet, USB och seriell. Fjärrkontroll erbjuder betydande fördelar när det gäller effektivitet, flexibilitet och datainsamling. Genom att använda kompatibel testmjukvara kan ingenjörer fullt ut utnyttja funktionerna hos källmätare i sina test- och mätapplikationer.
Om du är på marknaden efter en källmätare av hög kvalitet eller något av våra andra testinstrument, inbjuder vi dig att kontakta oss för en detaljerad diskussion om dina krav. Vårt team av experter är redo att hjälpa dig att hitta de bästa lösningarna för dina testbehov.
Referenser
- Dally, JW, Riley, WF, & McConnell, KG (1993). Instrumentering för tekniska mätningar. Wiley.
- Doebelin, EO (2003). Mätsystem: Applikation och design. McGraw - Hill.
